廊坊JDZ通用型波纹补偿器的应用规则

一、通用型波纹补偿器安装前的注意事项

1.安装之前应对补偿器进行预拉伸，正是为了让管道在正常运行的时候，受热产生膨胀，管道的伸长量刚好能够使补偿器相对压缩，使得补偿器理论上讲是处于相对不受外力的状态。

2.这样就能延长管道的使用寿命。波纹补偿器在高空安装的时候应该架设固定支架和导流支架，这样是为了保证波纹补偿器避免承受管道和介质的自重，还有就是管道如果震动幅度过大，很容易造成波纹补偿器的变形和开裂。

3.波纹补偿器的周围都安装的有限位装置，同时也能够起到避免波纹管变形或者开裂的作用。

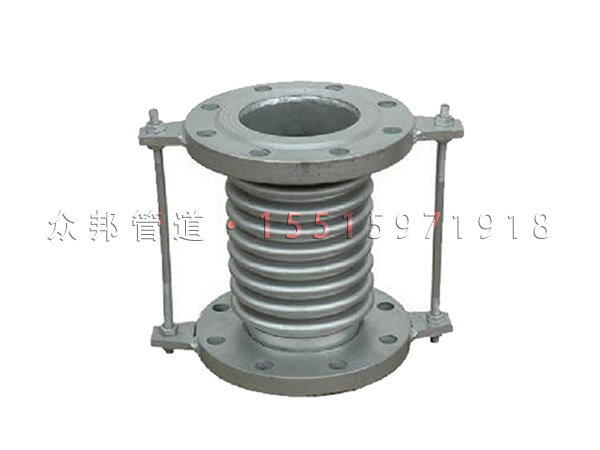

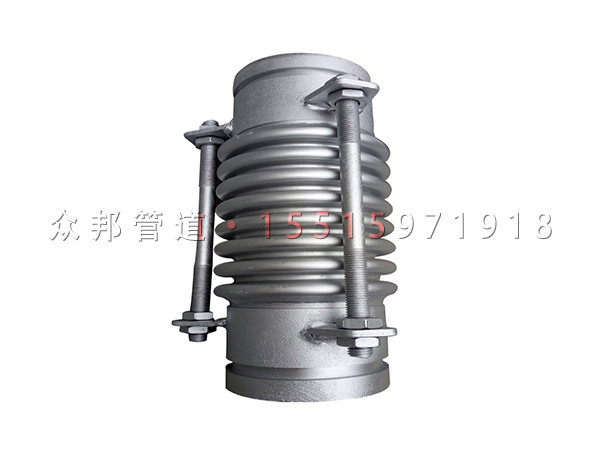

4.波纹补偿器的两端连接方式分为法兰连接和焊接，法兰连接比较简单方便，但是焊接的话就要注意波纹补偿器的两端与管道连接的时候注意焊接区域避免出现漏焊和虚焊。

1.安装前检查内管外端是否露出压盖，达到设计要求；将补偿器直接焊接(或法兰连接)在管道上，焊接时应用防护罩保护补偿器。注意按补偿器规定的介质流向指示标志进行安装；补偿器与管道保持同心，须对旋转角θ的一半进行预偏装或安△L的一半进行预偏装；

2.在靠近补偿器两端合适的位置应各有一个的导向支座、保证运行时自由伸缩，对管道托座应按照膨胀量加余量并对使用温度和安装温度进行适当考虑；端管焊接应符合GB985-88，GB986-88的规定；严寒季节焊接时，应对钢管端部及端管进行预热；

3.安装后检查各压盖螺栓是否均匀一致拧紧，(不要过紧，只要均匀)，然后进行分段水压密封试验，合格后方可进行系统试压，试验可采用工作压力的1.5倍或按设计部门提供的数据要求进行试压，试验时分三次进行：升压至1／3的工作压力，关闭充水门，观察是否有滴水现象，若出现渗漏，请在漏处稍加拧紧即可止漏；

4.不论是整体或分段试压，管道的尾端钢管需进行固定，一般的方法是用专用的固定支架同支墩连起来，以免发生管道移位，而破坏整段管道正确补偿间隙。一般来讲，只要管道安装正确，即可一次试压成功。

正确选择通用型波纹补偿器是保证系统运行的关键，这就要求管道设计人员综合考虑管道走向、支撑系统、补偿器类型等，以获得、可靠的补偿方案，经济合理的方案。首先利用管道本身的结构对管道系统的自然补偿进行优化。当自然补偿不能满足要求时，设置手动补偿，常用的手动补偿主要有方形补偿器和波纹补偿器。通用型波纹补偿器的结构简单，价格低廉，能吸收轴向位移和小得多向组合位移。
