球形补偿器安装流程

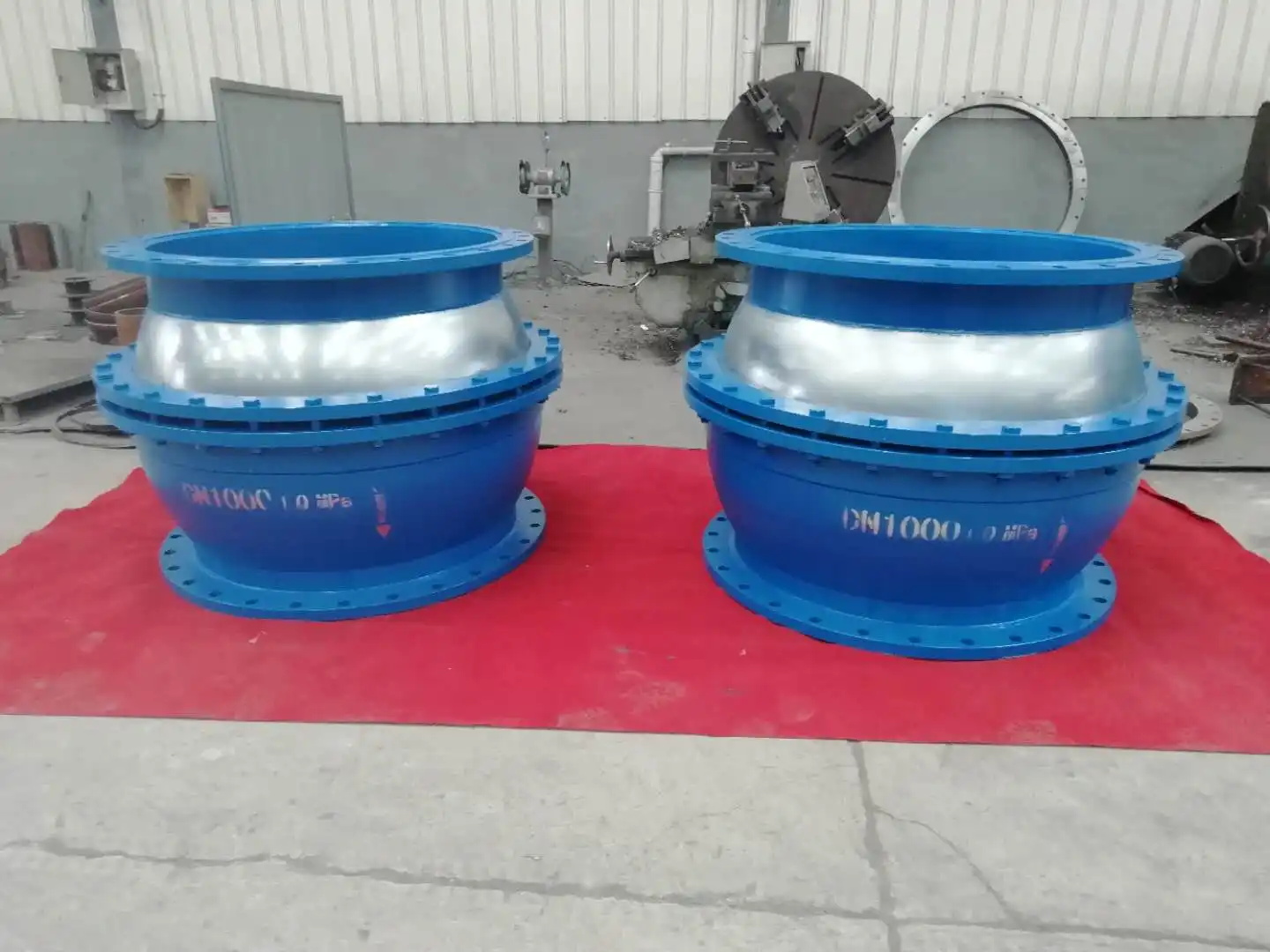

球形补偿器主要依靠球体的角位移来吸收或补偿管道一个或多个方向上的横向位移，球形补偿器应成对安装使用，球形补偿器可作管道万向接头使用。球形补偿器具有补偿量大，无盲板力，对固定管架的作用力小；密封采用可注组合密封技术，实现长期可靠密封。

球形补偿器的工作原理比较简单，除了可以沿轴线旋转任意角度外，还可以作一定的角折曲，该产品就是利用这种角折曲，两个或三个配成一组来吸收管道的热膨胀量，从而达到热补偿的目的。

下面河南永安阀门厂和大家分享下球形补偿器的安装方法和工作原理：

球形补偿器的有多种布置形式，使用起来比较灵活，但通常设计中主要应用的还是两种布置形式：

一、Z形管道上布置两个，供热管道的敷设路如果是地形平坦、没有障碍的直线，那么该产品就应集中布置在类似于方型补偿器的Z形弯管道上，它有三种形式，地沟敷设水平侧面集中布置；架空低支架敷设向上集中布置；架空高支架敷设向下集中布置。

二、水平L形管道上布置三个，当供热管线的敷设路需要拐弯时，无论地沟还是架空管道均可利用水平L形管道布置三个，长管段布置一个，短管段布置两个，来吸收供热管段的热膨胀，这种布置方式既可地沟敷设，也可架空敷设。

球形补偿器是解决热力管道热膨胀的一种管道补偿装置。它具有设计先进、结构独特，补偿量大等特点。它广泛地应用于冶金、电力、石油、化工、 城市集中供热等各种热力管道。

球形补偿器安装使用注意事项：设备安装前应认真查看设计图纸，根据设计图纸设计要求进行安装。

一般情况下可直接安装，无需预调整；但如果设计图纸要求作预调整的，应根据设计图纸要求作角度调整。球形补偿器与管道安装焊接时同轴度应不大于 3mm，单边错口量不大于2mm。严禁用补偿器的变形来强行调校管道的安装超差，以免影响球形补偿器的正常工作。

温馨提示：设备在安装过程中，一般情况下无特殊要求，水平安装时仅建议介质从球体入口端进介质；垂直安装时仅建议球体端在上、器体端向下，以防止物体及沙石等杂物停留在球面端卡阻球体的自由运动。焊接补偿器时，球体移动表面镀有硬铬加以保护，不得用硬件划伤此表面；与管道焊接时，不得在此表面上引弧、搭铁线；使用时 无需在此镀层表面重新油漆，以免影响设备的整体运行性能。当设备经历长时间运行时，若发现有泄漏现象时，无需停产检修，仅需在泄漏位置处，用专用工具对压注头压入适量密封填料即可。
