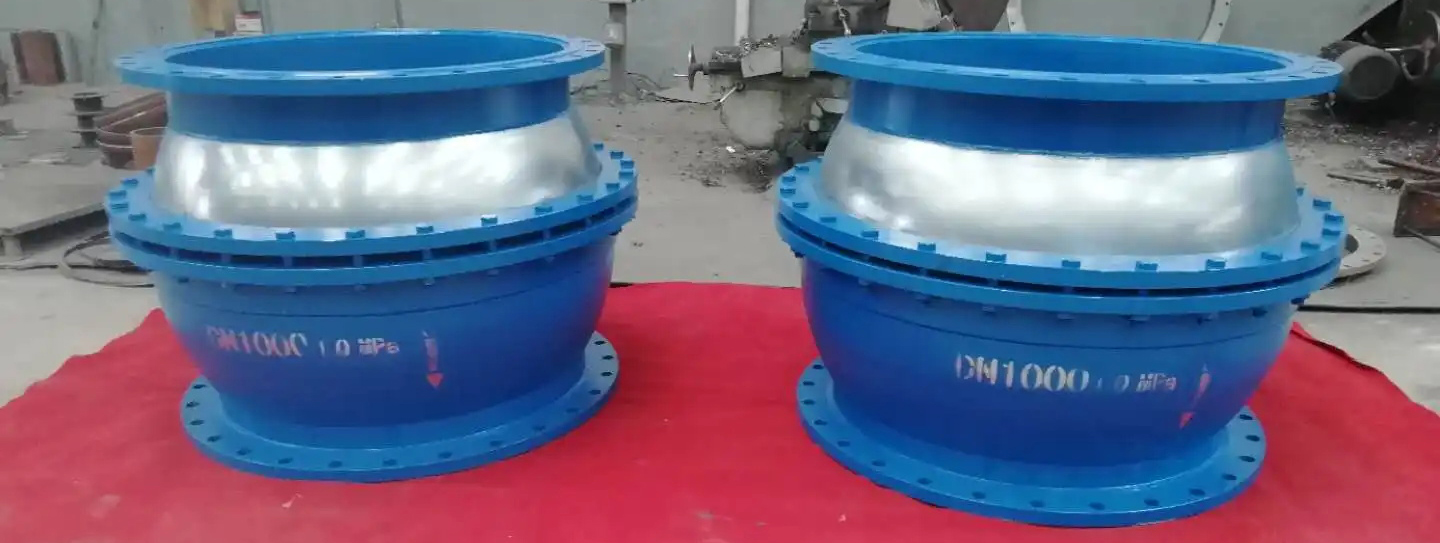

球形补偿器安装流程

球形补偿器主要依靠球体的角位移来吸收或补偿管道一个或多个方向上的横向位移，球形补偿器应成对安装使用，球形补偿器可作管道万向接头使用。球形补偿器具有补偿量大，无盲板力，对固定管架的作用力小；密封采用可注组合密封技术，实现长期可靠密封。

球形补偿器的工作原理比较简单，除了可以沿轴线旋转任意角度外，还可以作一定的角折曲，该产品就是利用这种角折曲，两个或三个配成一组来吸收管道的热膨胀量，从而达到热补偿的目的。

球形补偿器的有多种布置形式，使用起来比较灵活，但通常设计中主要应用的还是两种布置形式：

一、Z形管道上布置两个，供热管道的敷设路如果是地形平坦、没有障碍的直线，那么该产品就应集中布置在类似于方型补偿器的Z形弯管道上，它有三种形式，地沟敷设水平侧面集中布置；架空低支架敷设向上集中布置；架空高支架敷设向下集中布置。

二、水平L形管道上布置三个，当供热管线的敷设路需要拐弯时，无论地沟还是架空管道均可利用水平L形管道布置三个，长管段布置一个，短管段布置两个，来吸收供热管段的热膨胀，这种布置方式既可地沟敷设，也可架空敷设。

球形补偿器是解决热力管道热膨胀的一种管道补偿装置。它具有设计先进、结构独特，补偿量大等特点。它广泛地应用于冶金、电力、石油、化工、 城市集中供热等各种热力管道。

球形补偿器安装使用注意事项：设备安装前应认真查看设计图纸，根据设计图纸设计要求进行安装。

一般情况下可直接安装，无需预调整；但如果设计图纸要求作预调整的，应根据设计图纸要求作角度调整。球形补偿器与管道安装焊接时同轴度应不大于 3mm，单边错口量不大于2mm。严禁用补偿器的变形来强行调校管道的安装超差，以免影响球形补偿器的正常工作。

河南众邦管道设备有限公司是从事研制、开发、生产钢制，橡胶管件、法兰的专业厂家。前身是巩县老兵工机械加工厂，2006年改制成立股份制公司，公司占地面积20000平方米，公司现有员工163人，其中高级工程师3人，工程师6人，技术人员35人。众邦主要生产下列产品：

◆橡胶接头系列：单球体橡胶接头,双球体橡胶接头,异径橡胶接头,翻边橡胶接头,橡胶弯头等；

◆防水套管系列：柔性防水套管,刚性防水套管,加长型柔性防水套管等.

◆伸缩器系列：钢制伸缩器,铸铁伸缩器，限位伸缩器等.

◆传力接头系列：VSSJAF型双法兰传力接头，CC2F型可拆式双法兰松套传力接头，C2F型双法兰松套传力接头，C2F/VSSJAF型双法兰传力接头，VSSJAFC型可拆式双法兰传力接头，CF型单法兰松套传力接头，VSSJAFG型单法兰传力接头等。

◆补偿器系列：波纹补偿器,套筒补偿器，板盒补偿器,金属软管,橡胶补偿器,外压补偿器等.、

◆鸭嘴阀系列：法兰式鸭嘴阀，卡箍式鸭嘴阀，内置式鸭嘴阀，套接式鸭嘴阀等.

 严格按照国家标准设计生产，特殊规格型号可按用户需要和要求订做。质优价廉，欢迎来电洽谈合作！订购热线:18537135891
